新车尚未上牌，停在小区露天车位的天窗却骤然碎裂——2025年12月7日，车主沈先生（化名）的遭遇，让一场围绕“产品质量”与“外力损坏”的争议，在《家用汽车产品修理更换退货责任规定》（简称“三包规定”）的框架下，以专业分析与善意协商的方式画上了圆满的句号。

新车遇损：“质量缺陷”与“外力损坏”的争议起点

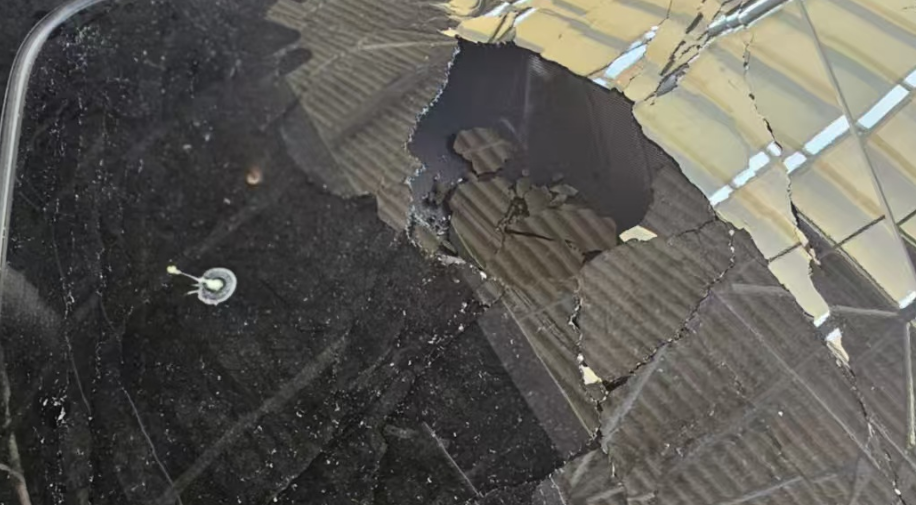

沈先生的刚提的新车，还未来得及办理正式牌照，便停放在小区合规露天车位中。12月7日返回家时，他发现天窗玻璃呈放射状碎裂，部分区域伴随玻璃残渣脱落。“车辆没动过、没剐蹭，肯定是天窗本身质量有问题。”基于新车的特殊状态，沈先生第一时间向购车经销商提出索赔诉求，认为天窗故障符合三包规定中“产品质量问题”的范畴，应当由经销商承担维修责任。 但经销商对车辆进行检查后给出了相反结论：从天窗裂纹的集中受力点、破碎边缘的不规则冲击痕迹来看，破损更符合“外力作用”特征，不属于三包规定中因“产品质量问题”引发的故障，因此无法通过三包政策索赔。双方各执一词，争议陷入僵局。

第三方介入：“三包”框架下的专业技术定责

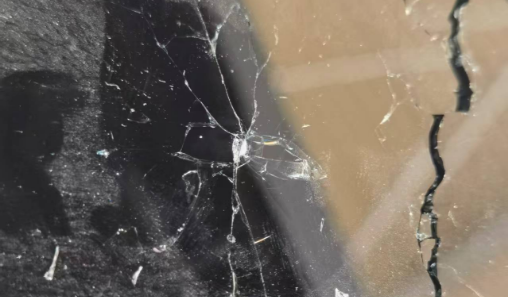

“质量缺陷”与“外力损坏”的界定，往往需要专业技术支撑。 为厘清责任，争议双方通过中国汽车召回网提交了争议调解申请。平台依据三包争议处理的相关流程，协调专家赶赴现场对车辆进行查勘。专家围绕天窗破损区域展开了细致的技术分析：首先，裂纹从一处直径约2毫米的集中点呈放射状扩散，符合“单点外力冲击”的破损形态；其次，破碎边缘的玻璃断面存在“受力挤压”的细微形变，并非玻璃自身应力集中导致的开裂；结合现场露天车位周边的高层环境，专家最终判定：天窗碎裂系外力（如高空坠物）导致，并非产品质量缺陷，因此确实不属于三包规定的责任范畴。

撞击点与破损位置为何不一致？

汽车天窗钢化玻璃受外力后出现“撞击点与损坏位置不一致”的现象，核心源于钢化玻璃的应力特性、受力传导规律以及实际使用中的应力叠加效应，具体可以从以下层面来解释：

1.钢化玻璃的“预应力结构”是核心基础。钢化玻璃在生产时会经过高温加热后快速冷却的工艺，这会让玻璃表层形成压应力层，内部形成张应力层，内外应力平衡才能维持玻璃的稳定状态。这种结构让钢化玻璃比普通玻璃更抗冲击，但也有一个关键特点：一旦局部应力平衡被打破，破坏会沿着应力薄弱处传导，而非局限在撞击点。如果外力（如小石子、高空坠物）撞击的位置恰好是表层压应力较强的区域，冲击力不足以直接击穿表层，就会先打破内部的应力平衡。此时，应力释放不会停在撞击点，而是会快速转移到玻璃的应力薄弱区，最终在薄弱区形成明显破损。

2.外力的“间接传导”与“延迟效应”。汽车行驶或停放时，天窗钢化玻璃会受到震动、温度变化、安装应力等多重附加作用力。

• 间接传导：当外力较小时，冲击力不会直接引发撞击点破裂，但会转化为内部应力波。应力波会沿着玻璃平面扩散，在应力薄弱区“引爆”破损。

• 延迟破裂：轻微撞击可能先在玻璃内部形成肉眼不可见的“微裂纹”，此时玻璃外观无异常。但后续车辆行驶的震动、暴晒或低温后的热胀冷缩，会让微裂纹沿着应力方向扩展，最终在距离初始撞击点较远的位置出现明显破裂，造成“撞击点与破损位置分离”的假象。

3. 天窗玻璃的“安装约束”放大了应力错位 汽车天窗钢化玻璃不是悬空放置的，而是通过胶条、密封胶固定在车身框架上，这种安装方式会让玻璃长期处于被动受力状态。当外力撞击时，会让原本就处于应力高压状态的区域成为应力释放的“突破口”。

钢化玻璃的这种“破损错位”，本质是应力传导打破平衡的结果，并非质量缺陷。

在专家详细向沈先生解释判定依据后，他认可了这一结论——此类因外部因素导致的损坏，确实不在三包规定覆盖范围内。

争议落幕：保险衔接与善意关怀的双重解法

明确责任后，沈先生通过车辆保险启动了维修流程，经销商也同步提供了维修绿色通道，加快了天窗玻璃的更换进度。

考虑到沈先生是新车用户，且争议过程中始终保持理性沟通，经销商出于善意关怀，额外赠送了1次车辆基础保养。这一举措既超出了三包规定的义务范畴，也体现了商家对消费者体验的重视，让这场争议在规则之外多了一份温度。

从这起案例可以看到，“汽车三包”是界定厂商与消费者责任的核心依据，但实际争议中，“质量缺陷”与“外力损坏”的边界往往需要专业技术人员来厘清。第三方平台的专业介入，既能让争议回归规则本身，也能避免双方陷入“各说各话”的僵局；而商家在规则之外的善意举措，则能进一步弥合争议带来的体验损耗。

对消费者而言，遇到类似问题时，借助专业平台的技术支持、理性对照“三包”规定界定责任，是高效解决争议的关键；对商家而言，在规则框架下兼顾人文关怀，也能更好地维护品牌与消费者的信任纽带。
